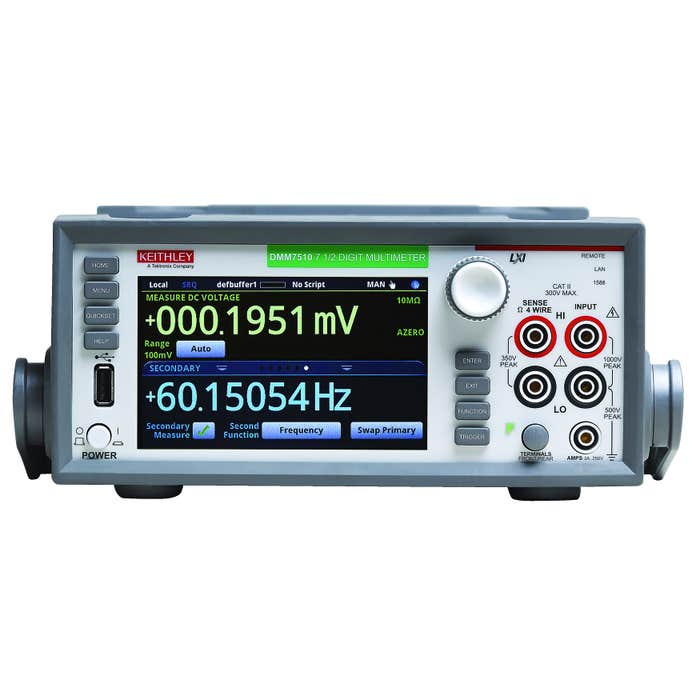

DMM7510 : Multimètre de table haute précision 7,5 chiffres
Le DMM7510 s’impose comme une référence incontournable pour les mesures de haute précision grâce à sa résolution exceptionnelle de 7,5 chiffres, soit 20 000 000 de points. Cet instrument combine la précision d’un multimètre de métrologie avec la rapidité d’un numériseur grâce à son convertisseur analogique-numérique de 18 bits capable d’un échantillonnage à 1 Méch/s. Il permet de détecter des variations infimes, avec des sensibilités atteignant 10 nV en tension continue ou 1 pA en courant continu. Sa capacité de stockage massive de 27,5 millions de mesures autorise des enregistrements exhaustifs pour l’analyse de phénomènes complexes. Conçu pour la polyvalence, il dispose d’une connectivité complète incluant les interfaces LAN, USB et GPIB, ainsi que d’un bornier arrière facilitant son intégration dans des bancs de tests automatisés ou des environnements de recherche et d’enseignement.
Quelle est l’utilité d’une résolution de 20 000 000 de points pour vos mesures ?
Une telle résolution permet d’observer des détails imperceptibles sur des appareils standards. Avec une sensibilité de 10 nVDC ou 1 pADC, le DMM7510 est capable de mesurer les courants de fuite extrêmement faibles ou les variations de tension minimes dans les circuits électroniques de pointe. C’est un atout majeur pour garantir la précision des résultats lors de caractérisations de composants ou de tests de stabilité à long terme.
Comment le mode de capture de transitoire optimise-t-il l’analyse de signal ?
Contrairement aux multimètres classiques qui lissent les signaux, le mode capture de transitoire, couplé à un échantillonnage de 1 Méch/s, permet de visualiser des pics de tension ou des micro-coupures de courant. Le système de déclenchement complexe permet de cibler précisément l’événement à analyser, transformant ainsi le multimètre en un véritable outil de diagnostic pour les signaux dynamiques.
Pourquoi la capacité de mémoire de 27,5 millions de points est-elle cruciale ?
Cette mémoire interne étendue permet de réaliser des acquisitions de données sur de très longues périodes sans nécessiter de transfert immédiat vers un ordinateur. Elle est particulièrement utile pour monitorer des dérives thermiques ou pour capturer des séquences d’événements rapides à haute fréquence d’échantillonnage, assurant ainsi qu’aucune donnée critique ne soit perdue durant la phase d’expérimentation.
Quels sont les avantages de la connectivité intégrée pour les professionnels et enseignants ?
Le DMM7510 offre une flexibilité totale grâce aux ports USB, LAN et GPIB. Pour les professionnels, cela facilite l’automatisation via des scripts de test. Pour les enseignants en lycée ou en classe préparatoire, le logiciel inclus et la connectivité réseau permettent de projeter les mesures en temps réel ou de partager facilement les fichiers de données pour une analyse collective en travaux dirigés.
Comment les bornes d’entrées en face arrière simplifient-elles l’installation ?
La présence d’un bornier 6 entrées/sorties en face arrière permet de maintenir un câblage propre et permanent au sein d’un rack de mesure ou d’un poste de travail fixe. Cela évite l’encombrement de la face avant lors de tests de longue durée et facilite le raccordement à des systèmes de commutation externes, garantissant ainsi une meilleure intégrité du signal et une organisation optimale de l’espace de travail.

Les points forts :
– Pour les utilisateurs exigeant précision et innovation
– Précision de base garantie à 14 ppm sur un an
– Affichage tactile graphique couleur multifonction TFT 5 p

Caractéristiques techniques :
Courant max AC (A) : 10 A
Courant max DC (A) : 10 A
Tension max DC (V) : 1000 V
Tension max AC (V) : 1000 V
Nombre de points d’affichage : 20 000 000
Tension max : 700 V
Courant max (A) : 10
Bande passante : 100 kHz
Type d’affichage : TFT
Fonctions : Capacimètre, Courant AC, Diode, Fréquencemètre, Ohmmètre, Tension AC/DC, Courant DC, Continuité, Température
Type de mesure : RMS/TRMS
Communication PC : USB, GPIB, LAN-LXI
Caractéristiques techniques
Calibres tension : 100 mV à 1000 VDC et 700 VAC TRMS (BP 300 KHz)
Calibres courant : 10 µADC, 1 mAAC TRMS à 10 A (BP 10KHz)
Calibres résistance 2/4 fils : 1 Ω à 1 GΩ
Calibres capacité : 1 nF à 1000 µF
Continuité avec seuil réglable. Test diode sur calibre 10 V
Mesures de fréquences de 3 Hz à 500 KHz
Mesure de période de 2 µs à 0,33 s
Température thermocouple de type : B, E, J, K, N, R, S et T
Temperature RTD de -200 °C à +850 °C
Dimensions / Masse : 106 x 255 x 425 mm / 4,1 kg
Sécurité : CEI 1010 Cat II 300 V
