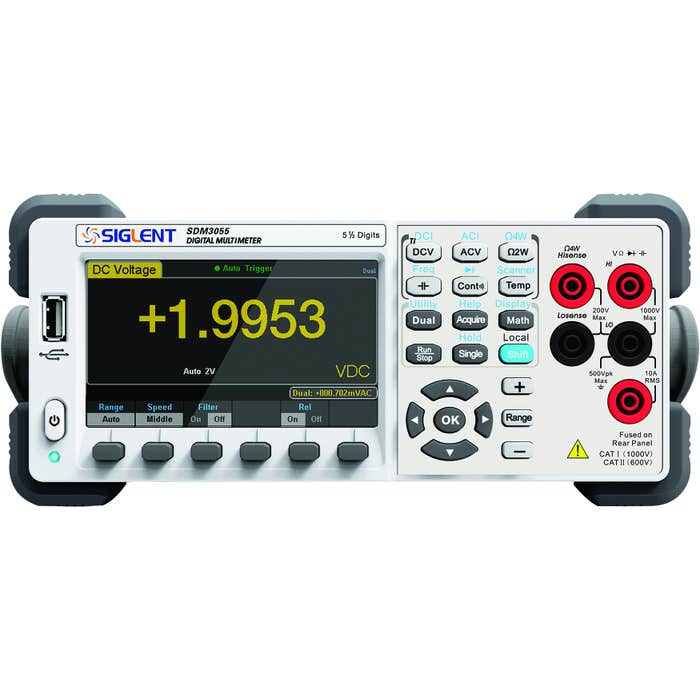

SDM3055-SC : Multimètre de table haute précision avec carte scanner intégrée
Le SDM3055-SC est un multimètre numérique de table performant, affichant une résolution de 5 ½ chiffres (240 000 points). Conçu pour répondre aux exigences des laboratoires de recherche, de l’industrie et de l’enseignement technique, cet instrument se distingue par sa précision de 0,015 % en tension continue et sa vitesse d’acquisition atteignant 150 lectures par seconde. Son écran graphique TFT de 4,3 pouces permet une lecture claire et une analyse visuelle immédiate des données sous forme de tendances ou d’histogrammes. Cette version spécifique inclut la carte scanner SC1016, transformant l’appareil en un système d’acquisition de données capable de commuter entre plusieurs points de mesure de manière automatisée. Doté d’une mémoire interne de 1 Go et d’une connectivité complète via USB et LAN, il facilite l’archivage et le pilotage à distance des campagnes de mesure.
Quels sont les avantages de la carte scanner SC1016 intégrée sur ce modèle ?
La carte scanner SC1016 est l’atout majeur de la version SDM3055-SC. Elle permet de multiplexer les entrées pour mesurer successivement différents points d’un circuit sans intervention manuelle. Cette fonctionnalité est particulièrement utile pour les tests de production, le déverminage de cartes électroniques ou les travaux pratiques complexes où plusieurs tensions ou résistances doivent être surveillées simultanément. Elle évite les erreurs de manipulation et assure une répétabilité optimale des mesures.
Pourquoi privilégier la mesure de résistance en 4 fils sur cet appareil ?
Contrairement aux multimètres standards, le SDM3055-SC propose la mesure de résistance en 4 fils, également appelée mesure Kelvin. Cette technique est indispensable pour obtenir des valeurs précises sur de faibles résistances, car elle s’affranchit de la résistance propre des cordons de mesure. C’est un outil pédagogique et technique fondamental pour comprendre les limites des mesures ohmmiques classiques et garantir l’exactitude des relevés sur des composants de puissance ou des pistes de circuits imprimés.
En quoi l’affichage graphique favorise-t-il l’apprentissage et le diagnostic ?
L’écran TFT de 4,3 pouces ne se contente pas d’afficher des chiffres ; il propose des fonctions de visualisation avancées. En affichant des statistiques en temps réel (min, max, moyenne, écart-type) ou des graphiques de tendance, l’utilisateur peut détecter immédiatement une dérive thermique ou un signal instable. Pour un enseignant, c’est un excellent support visuel pour illustrer la stabilité d’une alimentation ou le comportement d’un capteur dans le temps sans nécessiter d’oscilloscope supplémentaire.
Quelles sont les capacités de mesure et les fonctions mathématiques disponibles ?
Cet instrument est polyvalent : il mesure les tensions jusqu’à 1000 VDC et 750 VAC (TRMS), les courants jusqu’à 10 A, ainsi que la fréquence, la capacité et la température. Au-delà des mesures simples, il intègre des fonctions mathématiques avancées comme les calculs de limites (Pass/Fail), le dBm, le dB et les mesures relatives. Ces outils permettent de traiter les données directement sur l’appareil pour obtenir des résultats exploitables immédiatement, réduisant ainsi le besoin de post-traitement sur ordinateur.
Comment ce multimètre s’intègre-t-il dans un environnement connecté ?
Le SDM3055-SC est conçu pour la communication moderne. Il dispose de ports USB en façade et à l’arrière pour le stockage des données et le contrôle, ainsi que d’un port LAN pour une intégration réseau. Grâce au support du langage de commande SCPI, il peut être piloté par logiciel pour automatiser des séquences de test. Sa mémoire interne de 1 Go offre une grande autonomie pour l’enregistrement local de données, garantissant qu’aucune mesure critique ne soit perdue lors de sessions prolongées.
Livré avec : 1 x Câble USB 1 x Guide de démarrage rapide 1 x Cordon d’alimentatio, 1 x Carte de garantie 2 x Cordons de mesure 2 x Pinces crocodiles Le guide de démarrage rapide, la fiche technique et un logiciel d’application sont disponibles en téléchargement libre sur www..com (en anglais)

Les points forts :
– Affichage graphique multifonctions TFT 4,3 pouces
– Ports : LAN, 2 x USB
– Mémoire interne de 1 Go

Caractéristiques techniques :
Courant max AC (A) : 10 A
Courant max DC (A) : 10 A
Tension max DC (V) : 1000 V
Tension max AC (V) : 750 V
Nombre de points d’affichage : 240 000
Bande passante : 100 kHz
Type d’affichage : TFT 4,3 pouces
Garantie : 3 ans
Fonctions : Capacimètre, Courant AC, Fréquencemètre, Ohmmètre, Tension AC/DC, Courant DC
Type de mesure : RMS/TRMS
Communication PC : LAN, USB x 2
Caractéristiques techniques
TRMS AC. 150 lectures / s. Précision 0,015 %.
BP 100 KHz.
Mesures jusqu’à 1000 VDC, 750 VAC, 10 AAC/DC.
Résistance 2 ou 4 fils, Hz, capacité et °C.
Fonctions mathématiques avancées.
