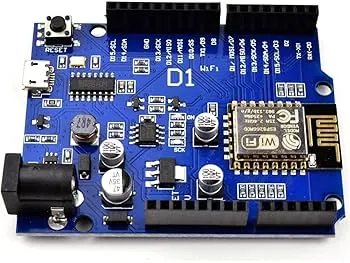

La carte Wemos D1 est basée sur le module ESP8266 ESP-12E, développée pour des projets nécessitant une connexion Wi-Fi. Elle est programmable via l’IDE Arduino, offrant une grande flexibilité pour divers projets IoT.
Description Détaillée de la Carte Wemos D1 ESP8266
La Wemos D1 ESP8266 est une carte de développement compacte et polyvalente, conçue pour les makers, les développeurs et les passionnés d’électronique. Basée sur le microcontrôleur ESP8266EX, elle intègre un module WiFi ESP-12E qui permet une connexion internet rapide et fiable. Avec sa compatibilité native à l’environnement Arduino IDE, programmer cette carte devient un jeu d’enfant, même pour les débutants.
Que vous souhaitiez créer un système domotique intelligent, un capteur connecté ou un prototype IoT, la Wemos D1 excelle grâce à sa tension de fonctionnement à 3.3V, ses 11 broches numériques et 1 entrée analogique. Sa mémoire flash de 4MB assure un stockage suffisant pour des applications complexes, tandis que la possibilité de booster la fréquence à 160MHz optimise les performances pour des tâches exigeantes comme le streaming de données ou le contrôle en temps réel.
En résumé, si vous recherchez une carte WiFi ESP8266 économique et performante, la Wemos D1 est le choix idéal pour booster vos projets Arduino WiFi et explorer l’univers de l’IoT sans limites.
Caractéristiques Techniques Principales de la Wemos D1 ESP8266
- Microcontrôleur : ESP-8266EX (puissant et économe en énergie).
- Connectivité WiFi : 802.11 b/g/n, supportant les protocoles TCP/IP pour une intégration facile dans les réseaux domestiques ou professionnels.
- Tension de Fonctionnement : 3.3V (compatible avec une alimentation 5V via USB).
- Broches d’Entrée/Sortie : 11 pins numériques (IO), 1 pin analogique (max 3.2V).
- Vitesse d’Horloge : 80MHz par défaut, overclockable à 160MHz pour des performances accrues.
- Mémoire : 4MB de Flash, idéale pour stocker du code, des données et des firmwares.
- Dimensions : 34.2mm x 25.6mm, poids de seulement 10g – ultra-compacte pour les prototypes mobiles.
- Port de Connexion : Micro-USB pour l’alimentation, la programmation et le débogage.
- Autres Fonctionnalités : Bouton Reset intégré, LED intégrée (sur D4), support I2C, SPI et UART.
Comment l’utiliser
- Installation de l’IDE Arduino :
- Téléchargez et installez l’IDE Arduino.
- Connexion :
- Connectez la carte via un câble micro-USB.
- Programmation :
- Utilisez l’IDE Arduino pour écrire et téléverser des sketches sur la carte.
Connexions et Composants nécessaires
- Câble micro-USB : Pour la programmation et l’alimentation.
- Composants électroniques : Capteurs, LED, etc.
Spécifications Techniques Complètes en Tableau
| Caractéristique | Détails |
|---|---|
| Micro-contrôleur | ESP-8266EX |
| WiFi | 802.11 b/g/n |
| Tension de Fonctionnement | 3.3V (5V via USB ou pin 5V) |
| Pins Numériques (IO) | 11 |
| Entrée Analogique | 1 (max 3.2V) |
| Fréquence d’Horloge | 80MHz / 160MHz |
| Mémoire Flash | 4MB |
| Dimensions | 34.2mm x 25.6mm |
| Poids | 10g |
| Port USB | Micro-USB |
| Puissance Maximale | 5V via USB ou pin 5V |
| Reset | Bouton intégré (réinitialise 5V, 3.3V, GND) |
Repérage des Pins de la Wemos D1 ESP8266
| Pin sur la Carte | Fonction Principale | Correspondance ESP-8266 |
|---|---|---|
| TX | Transmission série (TXD) | TXD |
| RX | Réception série (RXD) | RXD |
| A0 | Entrée analogique (max 3.3V) | A0 |
| D0 | IO générale | GPIO16 |
| D1 | IO, SCL (I2C Clock) | GPIO5 |
| D2 | IO, SDA (I2C Data) | GPIO4 |
| D3 | IO, Pull-up 10k (utilisé pour boot) | GPIO0 |
| D4 | IO, Pull-up 10k, LED intégrée | GPIO2 |
| D5 | IO, SCK (SPI Clock) | GPIO14 |
| D6 | IO, MISO (SPI) | GPIO12 |
| D7 | IO, MOSI (SPI) | GPIO13 |
| D8 | IO, Pull-down 10k, SS (SPI) | GPIO15 |
| G | Masse (GND) | GND |
| 5V | Alimentation 5V | – |
| 3V3 | Alimentation 3.3V | 3.3V |
| RST | Reset | RST |
