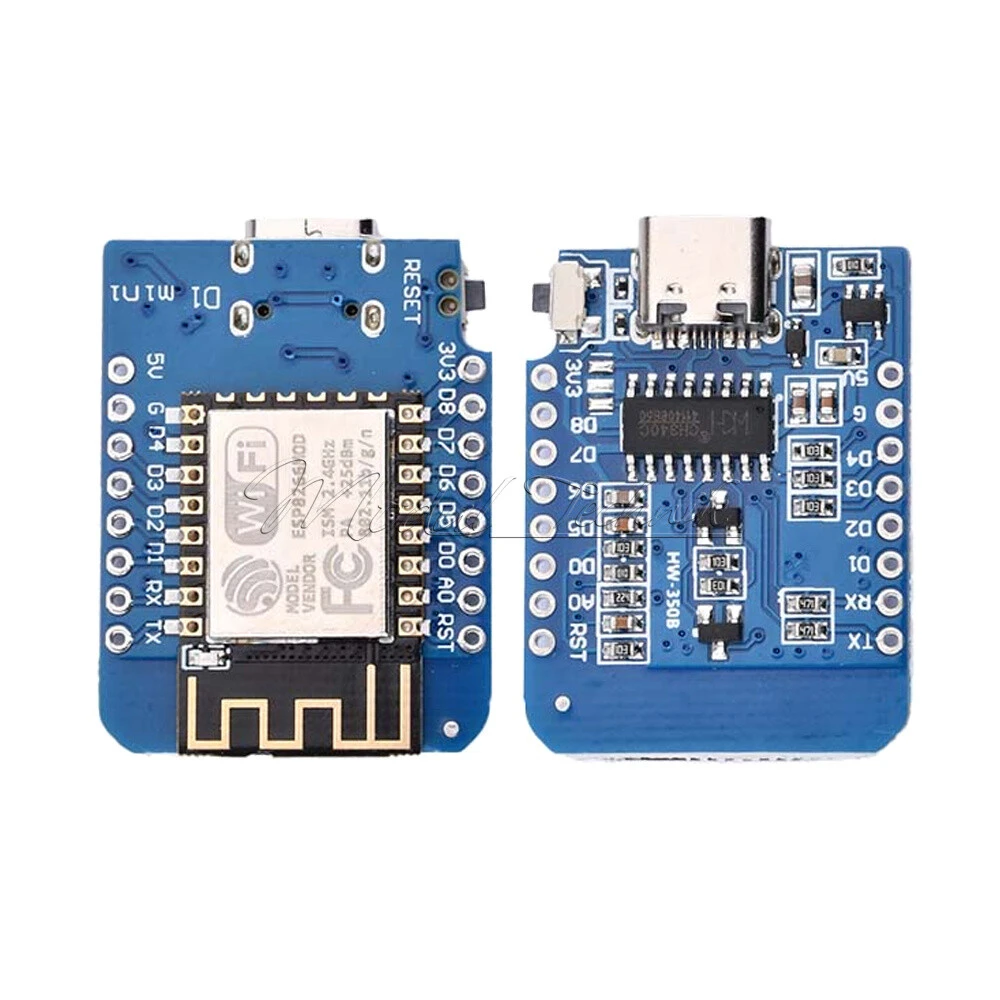

Découvrez la Wemos D1 Mini ESP8266, une carte de développement compacte et puissante basée sur le module ESP-12E. Idéale pour les projets IoT WiFi, cette carte ESP8266 offre une connectivité sans fil fiable, une fréquence de 160MHz et 4MB de mémoire flash. Compatible avec l’IDE Arduino, elle simplifie la programmation pour les makers, les développeurs et les passionnés d’électronique. Achetez votre Wemos D1 Mini dès maintenant pour booster vos créations connectées !
Caractéristiques Techniques de la Carte Wemos D1 Mini ESP8266
Voici les principales spécifications ESP8266 qui font de cette carte un incontournable :
- Microcontrôleur : ESP-8266EX pour une performance optimale.
- WiFi : 802.11 b/g/n intégré pour une connexion sans fil stable.
- Tension de fonctionnement : 3.3V, compatible avec 5V via USB.
- Broches E/S numériques : 11 pins IO pour une flexibilité maximale.
- Entrée analogique : 1 pin A0 (max. 3.3V) pour les capteurs.
- Fréquence : Sélectionnable 80MHz ou 160MHz pour des applications rapides.
- Mémoire Flash : 4MB pour stocker vos sketches et données.
- Dimensions : 34.2 mm x 25.6 mm, poids 10g – ultra-portable.
- Port USB : Micro-USB pour alimentation et programmation facile.
- Alimentation : 5V via USB ou pin 5V, avec bouton reset intégré.
Ces caractéristiques Wemos D1 Mini en font une alternative économique et efficace aux cartes plus complexes comme l’ESP32.
Applications et Utilisations :
La carte de développement ESP8266 excelle dans de nombreux domaines. Utilisez-la pour :
- Projets IoT avancés : Surveillance à distance, domotique intelligente (contrôle d’éclairage, capteurs environnementaux).
- Projets éducatifs Arduino : Apprenez la programmation embarquée, les protocoles WiFi et l’électronique de base.
- Projets DIY connectés : Automatisation maison, robots WiFi, stations météo en ligne.
- Intégration avec capteurs : Connectez des modules comme DHT11, PIR ou relays pour des applications réelles.
Avec sa compatibilité Arduino IDE, intégrez-la facilement à des bibliothèques open-source pour accélérer vos développements IoT.
Comment l’utiliser
- Installation de l’IDE Arduino :
- Téléchargez et installez l’IDE Arduino.
- Connexion :
- Connectez la carte via un câble micro-USB.
- Programmation :
- Utilisez l’IDE Arduino pour écrire et téléverser des sketches sur la carte.
Connexions et Composants nécessaires
- Câble micro-USB : Pour la programmation et l’alimentation.
- Composants électroniques : Capteurs, LED, etc.
Spécifications Techniques :
| Caractéristique | Valeur |
|---|---|
| Micro-contrôleur | ESP-8266EX |
| WiFi | 802.11 b/g/n |
| Tension de fonctionnement | 3.3V |
| Digital I/O Pins | 11 |
| Entrée analogique | 1 (3.2V max.) |
| Fréquence | 80MHz/160MHz |
| Flash | 4M bytes |
| Longueur | 34.2mm |
| Largeur | 25.6mm |
| Poids | 10g |
| Port USB | Micro USB |
| Puissance Max. | 5V via USB ou Pin 5V |
| Reset | Bouton de reset (5V, 3.3V, GND) |
Ces specs confirment que la Wemos D1 Mini ESP8266 est optimisée pour des projets IoT haute performance à petit budget.
Repérage des Pins :
| Pin sur la Carte | Fonction | Correspondance ESP-8266 |
|---|---|---|
| TX | TXD (Transmission série) | TXD |
| RX | RXD (Réception série) | RXD |
| A0 | Entrée analogique (max 3.3V) | A0 |
| D0 | IO, Wake-up | GPIO16 |
| D1 | IO, SCL (I2C Clock) | GPIO5 |
| D2 | IO, SDA (I2C Data) | GPIO4 |
| D3 | IO, 10k Pull-up | GPIO0 |
| D4 | IO, 10k Pull-up, BUILTIN_LED | GPIO2 |
| D5 | IO, SCK (SPI Clock) | GPIO14 |
| D6 | IO, MISO (SPI) | GPIO12 |
| D7 | IO, MOSI (SPI) | GPIO13 |
| D8 | IO, 10k Pull-down, SS (SPI) | GPIO15 |
| G | GND (Masse) | GND |
| 5V | Alimentation 5V | – |
| 3V3 | Alimentation 3.3V | 3.3V |
| RST | Reset (Redémarrage) | RST |
Utilisez ce schéma pour intégrer des capteurs, écrans OLED ou modules WiFi supplémentaires dans vos projets Arduino ESP8266.
