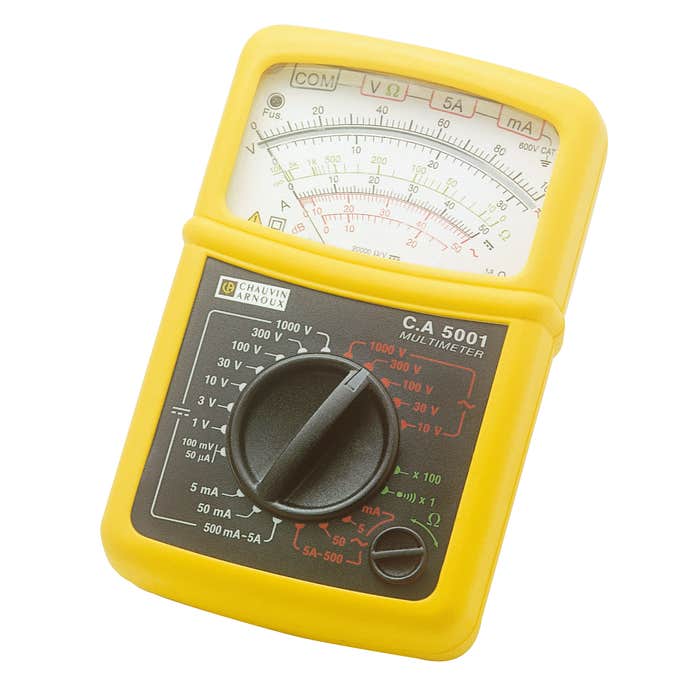

Multimètre analogique CA5001 : la précision visuelle au service des mesures électriques Le CA5001 est un multimètre analogique de référence, conçu pour les électriciens, les techniciens de maintenance et les professionnels de l’électronique. Son cadran à aiguille offre un avantage majeur par rapport au numérique : il permet de visualiser instantanément les variations et les tendances d’un signal, facilitant ainsi les diagnostics rapides. Cet instrument se distingue par sa robustesse et sa polyvalence, couvrant une large gamme de mesures de tension, d’intensité et de résistance. Sa conception respecte scrupuleusement la norme de sécurité IEC/EN 61010-1 en catégorie III 600 V, ce qui autorise une utilisation en toute sérénité sur les installations électriques de distribution. Avec une impédance de 20 kΩ/V et une bande passante étendue, le CA5001 allie la simplicité d’utilisation d’un appareil traditionnel aux performances techniques nécessaires pour des relevés précis dans des environnements variés. Quelles sont les capacités de mesure en tension et en courant du CA5001 ? Ce multimètre propose une plage de mesure étendue pour s’adapter à de nombreuses configurations. En tension continue (DC), il dispose de 8 calibres allant de 100 mV à 600 V avec une précision de 1,5 %. En courant alternatif (AC), il couvre des tensions de 10 V à 600 V sur 5 calibres. Concernant l’intensité, l’appareil permet des mesures de 50 µA à 5 A en continu et de 5 mA à 5 A en alternatif. Cette diversité de calibres permet d’intervenir aussi bien sur des circuits électroniques de faible puissance que sur des installations électriques plus importantes. Pourquoi la bande passante de cet appareil est-elle un atout pour les techniciens ? La bande passante du CA5001 est particulièrement large pour un instrument analogique, atteignant 100 kHz sur le calibre 10 V AC. Cette caractéristique technique est essentielle pour analyser des signaux qui ne se limitent pas à la fréquence standard du réseau (50 Hz). Elle permet notamment d’effectuer des mesures précises dans le domaine de l’audio ou sur des équipements générant des fréquences plus élevées, garantissant ainsi que l’aiguille reflète la réalité du signal mesuré sans atténuation prématurée. Comment ce multimètre garantit-il la sécurité de l’utilisateur et de l’installation ? La sécurité est une priorité sur le CA5001, classé CAT III 600 V. Il est conçu pour supporter les surtensions transitoires courantes dans les circuits de distribution fixe. L’appareil intègre également un voyant de contrôle des fusibles, une fonction pédagogique et sécuritaire permettant de vérifier immédiatement l’état des protections internes avant de débuter une campagne de mesure. Cette visibilité directe évite les erreurs de diagnostic dues à un fusible défectueux et protège l’intégrité de l’instrument en cas de mauvaise manipulation. Quelles sont les fonctions complémentaires intégrées pour faciliter le diagnostic ? Au-delà des mesures standards, le CA5001 inclut un test sonore de continuité pour les résistances inférieures à 50 Ω, permettant de vérifier les connexions sans quitter l’installation des yeux. Il dispose également d’une échelle en décibels (dB) pour les mesures de tension alternative, utile pour les professionnels de la communication et de l’audio. Sa fonction ohmmètre, couvrant des résistances jusqu’à 1 MΩ, complète cet éventail d’outils, rendant l’appareil autonome pour la majorité des tests de dépannage courant. Quel est le profil ergonomique de cet instrument de mesure ? Avec un poids de 500 grammes et des dimensions compactes de 160 x 105 x 56 mm, le CA5001 est facile à manipuler et à transporter. Son boîtier est étudié pour résister aux contraintes du terrain tout en offrant une lecture claire grâce à ses différentes échelles de couleur sur le cadran. Cette ergonomie, alliée à la fiabilité historique de la marque , en fait un choix privilégié pour ceux qui recherchent un outil de mesure durable, précis et simple à interpréter sans dépendre de l’affichage numérique.
Multimètre analogique CA5001 : la précision visuelle au service des mesures électriques
Quelles sont les capacités de mesure en tension et en courant du CA5001 ?
Pourquoi la bande passante de cet appareil est-elle un atout pour les techniciens ?
Comment ce multimètre garantit-il la sécurité de l’utilisateur et de l’installation ?
Quelles sont les fonctions complémentaires intégrées pour faciliter le diagnostic ?
Quel est le profil ergonomique de cet instrument de mesure ?
Livrés avec cordons de sécurité IEC1010 à pointe de touche, pile et mode d’emploi.

Les points forts :
– Becquet de maintien en position table
– Indication fusible ouvert
– Fonction Voltest pour vérifier l’éventuelle présence

Caractéristiques techniques :
Courant max AC (A) : 5 A
Courant max DC (A) : 5 A
Tension max DC (V) : 1000 V
Tension max AC (V) : 1000 V
Tension max : 1000 V
Courant max (A) : 5
Fonctions : Courant AC, Ohmmètre, Tension AC/DC, Courant DC, Continuité
Caractéristiques techniques
– Tension DC : 100 mV à 600 V (8 calibres)- Précision : 1.5% sauf calibre100 mV (2,5%)- Tension AC : 10 V à 600 V (5 calibres)- Bande-Passante : [20Hz-100kHz] sur calibre 10V, [20Hz-1kHz] sur calibres 300 & 1000 V- Précision : 2.5% sauf calibre100mV (3%)- Impédance : 20 kΩ/V- Intensité DC : 50 µA à 5 A (5 calibres)- Intensité AC : 5 mA à 5 A (4 calibres) BP [40Hz-5kHz]- Précision 2.5% sauf cal.5A (5%)- Résistance : 10 kΩ et 1 MΩ- Test sonore de continuité : R < 50 Ω- Echelle dB (V AC).- Voyant fusibles- Dimensions : 160 x 105 x 56 mm- Masse : 500 g- Utilisation sur toute installation inférieure ou égale à CAT III 600 V selon IEC/EN 61010-1 Édition 2
